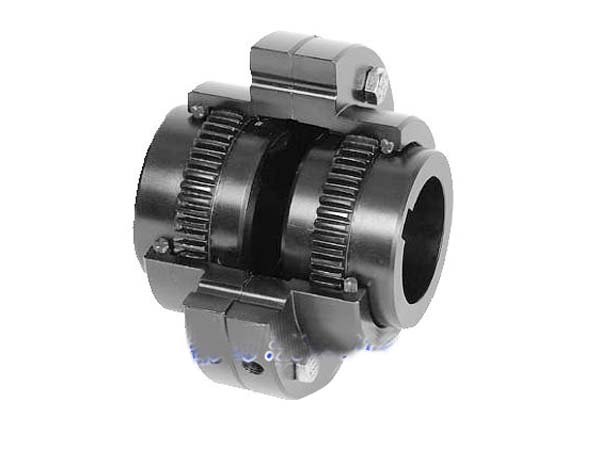

GCLD型电动机轴伸鼓形齿式联轴器

GCLD型电动机轴伸鼓形齿式联轴器

产品说明

表4.17 GCLD型鼓形齿式联轴器基本参数和主要尺寸（JB/T 8854.1）/mm

型号

公称转
矩Tn
/N·m
许可
转速
[n]
/r·min-1
轴孔直径
d1、d2、dz
轴孔长度
L
D
D1
D2
C1
H
A
A1
B
B1
e
润滑
脂用
量
/mL
质量
m
/kg
转动惯
量I
/kg·m2
Y
J1、 Z1
GCLD1
1120
4000
22、24
52
38
127
95
75
6
2
43
22
66
45
42
107
6.2
0.035
25、28
62
44
7.2
0.041
30、32、35、38
82
60
7.8
0.044
40、42、45、48、50、55、56
112
84
9.6
0.047
GCLD2
1800
4000
38
82
60
149
116
90
6.5
2
44.5
24.5
70
49
42
137
11.2
0.085
40、42、45、48、50、55、56
112
84
14
0.097
60、63、65
142
107
16.4
0.106
GCLD3
3150
4000
40、42、45、48、50、55、56
112
84
167
134
105
7
2.5
53.5
27.5
80
54
42
238
17.2
0.16
60、63、65、70、71、75
142
107
22.4
0.19
GCLD4
5000
4000
45、48、50、55、56
112
84
187
153
125
7.5
2.5
54
28
81
55
42
238
25.2
0.29
60、63、65、70、71、75
142
107
26.4

0.33
80、85、90
172
132
35.6
0.38
GCLD5
7100
3750
50、55
112
84
204
170
140
7.5
2.5
60
30
89
59
42
298
31.6
0.45
60、63、65、70、71、75
142
107
38
0.51
80、85、90、95
172
132
44.6
0.58
100、（105）
212
167
53.9
0.69
GCLD6
10000
3300
55、56
112
84
230
186
155
8.5
3
68.5
33.5
106
71
47
465
40.5
0.75
60、63、65、70、71、75
142
107
49.8
0.84
80、85、90、95
172
132
56.3
0.94
100、110、（115）
212
167
67.5
1.07
GCLD7
1600
3000
60、63、65、70、71、75
142
107
256
212
180
6
3
73.5
34.5
112
73
47
561
63.9
1.43
80、85、90、95
172
132
74.7
1.6
100、110、120、125
212
167
88
1.85
130、（135）
252
202
106.7
2.11
GCLD8
22400
2650
65、70、71、75
142
107
287
239
200
8.5
3.5
69
39
112
82
47
734
81.7
2.24
80、85、90、95
172
132
95.5
2.51
100、110、120、125
212
167
114
2.88
130、140、150
252
202
123
3.25
GCLD9
355000
2350
70、71、75
142
107
325
276
235
9.5
3.5
80.5
40.5
125
85
47
956
112
4.31
80、85、90、95
172
132
130
4.83
100、110、120、125
212
167
156
5.53
130、140、150
252
202
181
6.74
160、170、（175）
302
242
213
7.08
GCLD10
50000
2100
75
142
107
362
313
270
11
4
98.5
44.5
149
95
49
1320
161
7.88
80、85、90、95
172
132
172
8.29
100、110、120、125
212
167
206
9.52
130、140、150
252
202
239
10.25
160、170、180
302
242
280
12.22
190、200
352
282
319
13.69
注：1、质量与转动惯量包括轴伸在内。
2、e为更换密封所需要的尺寸。
3、带括号的轴孔直径新设计时不应选用。
