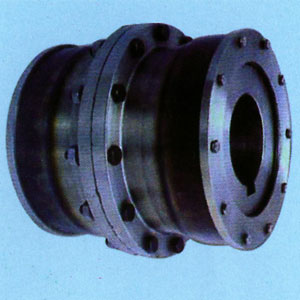

CL齿式联轴器
产品说明
CL型齿式联轴器 特点及应用场合：具有少量轴线偏移补偿性能，不能缓冲、减振。外形尺寸小，理论上传递转矩大，需要润滑、密封，但噪声较大、价格贵，用于联接水平两同轴线轴系传动。用于低速、重载工况条件下联接水平两同轴线，如冶金机械、重型机械等。CL、CLZ型为直齿式齿形，用于低速重载，两水平轴联接，直齿式补偿性能差，是淘汰品种，已被鼓形齿式代替，不应再选用。
CL型--直齿式基本型，用于两辅端直接联接；
CLZ型--直齿式接中间轴型，用于两轴长距离联接
CL型齿式联轴器的参数及主要尺寸：(JB/ZQ 4218-86) mm
型号 | 公称转距 Tn N.m | 轴孔直径 | 轴孔长度 | D | D1 | B | C | 质量 kg |
Y，J1，Z1 | ||||||||
d1,d2,d3 | L | |||||||
CL1 | 710 | 18,19 | 30,42 | 170 | 110 | 106 | 16.0 | 7.8 |
20,22,24 | 38,52 | 6.0 | ||||||
25,28 | 44,62 | 2.5 | ||||||
30-40 | 60-112 | |||||||
CL2 | 1400 | 30,32,35,38 | 82,60 | 185 | 125 | 134 | 2.5 | 12.5 |
40-50 | 84-112 | |||||||
CL3 | 3150 | 40-56 | 112,84 | 220 | 150 | 170 | 2.5 | 26.9 |
60 | 142,107 | |||||||
CL4 | 5600 | 45-56 | 112,84 | 250 | 175 | 200 | 2.5 | 34.9 |
60-75 | 142,107 | |||||||
CL5 | 8000 | 50-90 | 84-172 | 290 | 200 | 220 | 5.0 | 55.8 |
CL6 | 11200 | 60-110 | 107-212 | 320 | 230 | 246 | 5.0 | 79.9 |
CL7 | 18000 | 65-75 | 142,107 | 350 | 260 | 286 | 5.0 | 109.5 |
80-120 | 132-172 | |||||||
CL8 | 22400 | 80-95 | 172,132 | 380 | 315 | 325 | 5.0 | 133.8 |
100-140 | 167-252 | |||||||
CL9 | 28000 | 90,95 | 172,132 | 430 | 365 | 335 | 5.0 | 171.0 |
100-160 | 167-302 | |||||||
CL10 | 50000 | 110-180 | 167-302 | 490 | 420 | 365 | 5.0 | 275.8 |
CL11 | 71000 | 120,125 | 212,167 | 545 | 470 | 405 | 5.0 | 385.0 |
130-220 | 202-352 | |||||||
CL12 | 100000 | 140,150 | 252,202 | 590 | 520 | 485 | 5.0 | 540.0 |
160-250 | 242-410 | |||||||
CL13 | 140000 | 160-280 | 242-470 | 680 | 590 | 524 | 7.5 | 798.3 |
CL14 | 200000 | 180-320 | 242-470 | 730 | 650 | 565 | 7.5 | 976.6 |
CL15 | 250000 | 220-360 | 282-550 | 780 | 700 | 644 | 7.5 | 1182.5 |
CL16 | 335000 | 240-400 | 330-650 | 900 | 785 | 720 | 10.0 | 1936.0 |
CL17 | 560000 | 260-450 | 330-650 | 1000 | 885 | 800 | 10.0 | 2700.0 |
CL18 | 710000 | 300-500 | 380-650 | 1100 | 990 | 900 | 10.0 | 3669.0 |
CL19 | 1000000 | 360-560 | 450-800 | 1250 | 1090 | 910 | 15.0 | 5138.0 |
